埃美柯蝶阀设计时应该考虑哪些因素？
点击数：
发表时间：2021-10-14 09:21
蝶型控制阀设计考虑因素

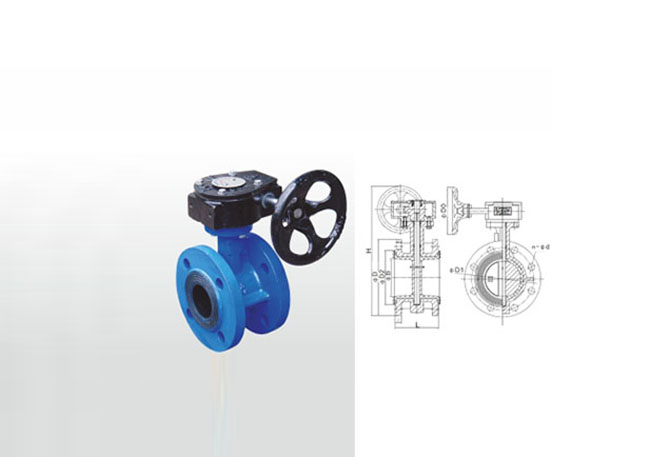

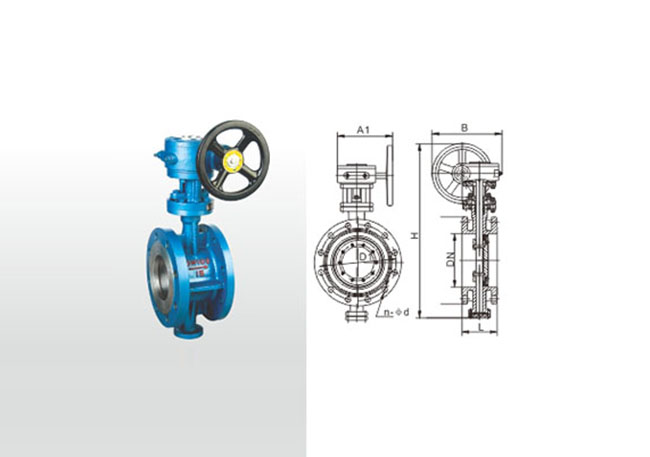

蝶型控制阀简称蝶形阀。埃美柯阀门厂家的圆环形阀体和以转轴支承旋转动作的圆板形截流件构成的控制阀。埃美柯阀门厂家的蝶形阀构造简单，价格低，适用于大口径、大流量、浓浊浆液及悬浮颗粒的流体。但一般蝶阀允许压差小。
设计考虑因素：
1.蝶阀功能
设计时要明确蝶阀是用作接通或截断管路中的介质，还是调节、控制管路中介质的流量和压力。不同功能的阀门其密封副设计时考虑的因素有所不同，若阀门是用作接通或截断管路中的介质，则着重考虑阀门的截断能力，即阀门的密封性能，在确保所选材料耐腐蚀的前提下，低、中压及常温阀门常采用软密封的结构形式，中、高温及高压阀门则选用硬密封的结构形式；若阀门是用作调节、控制管路中介质的流量和压力时，则着重考虑阀门的固有调节特性及调节比 。
2.工艺条件
设计前要充分了解阀门所在工艺系统的工艺条件，包括：介质类型（气、液、固相及双相或多相混合等）、介质温度、介质压力、介质流速（或流量）、动力源及其参数等。
3.强度与刚度的考虑
蝶阀在设计时除按《阀门设计手册》提供的静态设计计算外，还要考虑因介质压力、流速等产生的动态载荷，特别是中高压管系中蝶阀关闭时产生的水锤能量，还要考虑环境影响的附加载荷以及管道、支座等引起的附加载荷。
此外，阀门使用应注意以下几点：运行中的电动阀门，各种阀件应齐全、完好。法兰螺纹和支架上的螺栓不可缺少，螺纹应完好无损，不允许有松动现象。手轮上的紧固螺母，如发现松动应及时拧紧，以免磨损连接处或丢失手轮和铭牌。
手轮如有丢失，不允许用活扳手代替，应及时配齐。填料压盖不允许歪斜或无预紧间隙。对容易受到雨雪、灰尘、风沙等污物沾染的环境中的电动阀门，其阀杆要安装保护罩。
